简介：
型号：Y43H
通径：DN15-DN500
压力范围：PN0.6-6.4MPa
工作温度：0-300°
阀体材质：WCB CF8 CF8M
适用介质：蒸汽
操作方式：自动

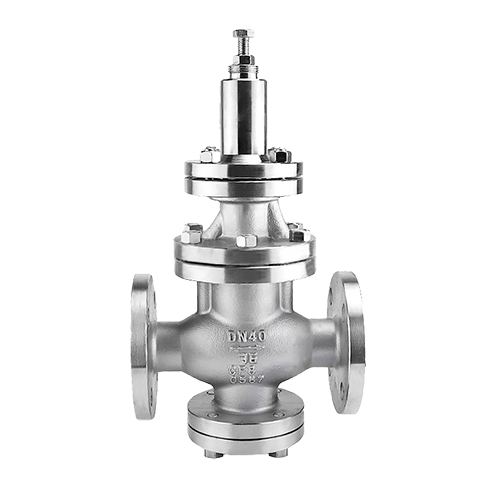

Y43H蒸汽减压阀产品概述：
蒸汽减压阀主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天燃气等气体。蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
Y43H蒸汽减压阀主要技术参数：
公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||
壳化试验压力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | ||
密封试验压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||
高进口压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||
出口压力范围（MPa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | ||
压力特性偏差（MPa）△P2P | GB12246-1989 | |||||||
流量特性偏差（MPa）△P2G | GB12246-1989 | |||||||
小压差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | ||
渗漏量 | GB12245-1989 | |||||||
Y43H蒸汽减压阀减压阀流量系数(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y43H蒸汽减压阀主要零件材料：
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB |
阀座阀盘 | 2Cr13 |
缸套 | 2Cr13/铜合金 |
活塞 | 合金铸铁 |
导阀座导阀杆 | 2Cr13 |
主阀弹簧 | 1Cr18Ni9Ti |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si12Mn |
Y43H蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm
公称通径 | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
